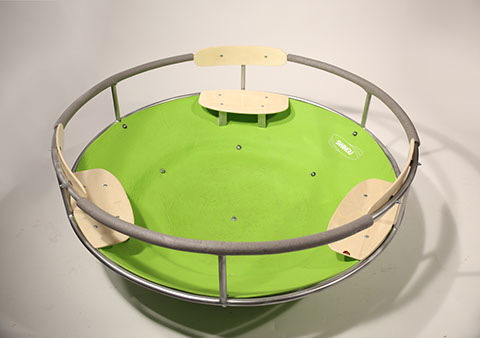

Baloiço terreno de lazer, com forma cónica e capacidade para três lugares.
O Swingu convida os utilizadores a participar numa divertida luta pelo equilíbrio (ou desequilíbrio). Desenhado para aliviar o stress do dia-a-dia o Swingu tem capacidade para três pessoas ou 300 kg, e a idade mínima, para uma utilização segura, é de 15 anos.
Com o pião como inspiração, a construção do Swingu não poderia ser mais simples: uma estrutura de metal que suporta uma plataforma de fibra de vidro (idealmente seria de fibra de cânhamo ou outro bio-compósito), com três assentos de madeira. Ainda assim, o que realmente assegura a estabilidade do utilizador é agarrar o corrimão e entrelaçar as pernas com os amigos.
Divertido para todas as idades, intuitivo e fácil de usar - quer para quem o esteja a utilizar quer para quem esteja do lado de fora a assistir. O Swingu deixa margem para descobrir outras brincadeiras durante o uso, permitindo por exemplo uma utilização em modo solo, para os mais aventureiros!
Grounded swing for leisure, with a conical shape and three seats.
Swingu invites users to a fun fight for balance - or imbalance. Designed to unwind from the daily tensions, Swingu has capacity for three people or 300 kg, with a minimum safe age of 15 years old.
With a spinning top as an inspiration, the construction of Swingu could not be more simple: a metal frame that supports a fiberglass platform (ideally it would be hemp fiber or other bio-composite), with three wooden seats. Still, what really ensures the stability of the user is grabbing the handrail and intertwining the legs with your friends.
Not only is it innovative because it is fun for all ages, it's also intuitive and easy to use. It even appeals for interaction with those who are watching, as they can help spin the Swingu with much more strength and speed. This way, the most adventurous person can even use it in solo mode!
With fun and creativity as priorities, Swingu leaves room for discovering other uses while playing with it!
.jpg)
182x111.jpg)
Encontrar a dimensão ideal
Finding the ideal size
Primeiro modelo de estudo, em plasticina
First model of study in modelling clay
Segundo modelo de estudo, em esferovite
Second model of study in polystyrene
Primeiro conceito
First concept
O nome Swingu veio de como os japoneses dizem baloiço (suingu)
The Swingu name came from how the Japanese say swing (suingu)
Impressão 3D do modelo de estudo do conceito anterior
3D printed model of study of the previous concept
O modelo 3D impresso ajudou-nos a melhorar a forma
The 3D printed model helped us improove the shape
Gama de cores do Swingu
Color range of Swingu
Vista explodida de todas as peças
Exploded view of all pieces
Utilização tanto no interior como no exterior da casa
Use both inside and outside the home
Construção: Cortar e colar secções da plataforma em roofmate
Construction: Cutting and glueing sections of the platform in roofmate
Aparámos os excessos e uniformizámos a forma
We trimmed the excesses and evened out the shape
Cobrimos a superfície com betume para ficar mais lisa
We covered the surface with bitumen to become smoother
Cobrimos com fita cola que reagiu com uma cera
We covered with adhesive tape which reacted with a wax
Aplicámos fibra de vidro com resina no molde
We applied fiberglass with resin into the mold
Depois de muitas camadas de fibra de vidro e resina, desmoldámos
After many layers of fiberglass and resin, we unmolded
Aparámos as arestas, aplicámos top coat e lixámos
We trimmed the edges, applied top coat and sanded
A plataforma ajudou a moldar a estrutura de metal
The platform helped shape the metal frame
Molde para curvar os assentos de madeira
Mold to bend the wooden seats
SWINGU
SWINGU
SWINGU
O espaço entre a estrutura de metal e a plataforma é compensado com anilhas de borracha
The space between the metal structure and the platform is compensated with rubber rings
SWINGU
SWINGU
Carolina, Ana e Sara
O Swingu é testado na faculdade
Swingu is tested in college
Modo a solo
Solo mode
Swingu em pavimento de pedra
Swingu on stone pavement
SWINGU
<
>
6 - 30
FACULDADE DE ARQUITECTURA UNIVERSIDADE DE LISBOA
MADE IN FA BY MDP'15
2015
